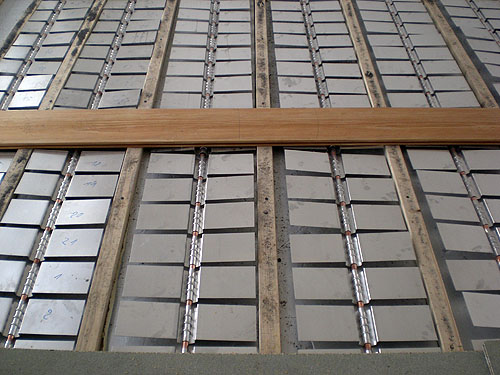

Hier sieht man die Janßen-Fußbodenheizung
im Trockenaufbau unter einem Dinesen-Holzdielenboden
(Douglasie-Holzdiele,

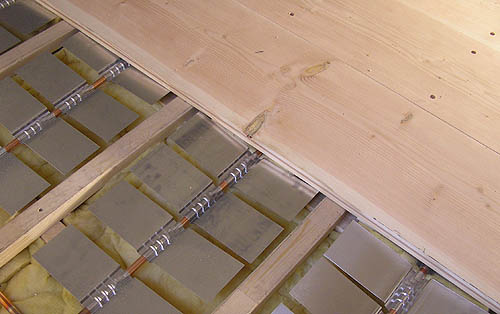

35 mm stark, 200 - 500 mm breit). Die Aluminium-Wärmeverteiler (Maße: jeweils 120 x 390 mm) wurden bereits auf die zuvor erstellten Kupfer-Heizrohrschlangen aufgesteckt. Sie umgreifen das Rohr auf ca. 2/3 seines Umfangs. Dies ermöglicht eine hervorragende Energieübertragung vom Heizrohr auf die Aluminium-Wärmeverteiler.

Zwischen den Lagerhölzern, welche den Holzdielenboden tragen, ist ein Hohlraum von mindestens 420 mm Breite zur Aufnahme der Heizrohre mit den aufgesteckten Aluminium-Wärmeverteilern notwendig. Im Regelfall beträgt der Abstand "Mitte-Mitte" der Lagerhölzer 500 mm. Nachdem die Aluminium-Wärmeverteiler aufgesteckt sind, kann mit der Montage des Holzbodens begonnen werden.
Die Holzdielen laufen quer zu den Lagerhölzern, darum sollte man sich bereits vor der Planung der FBH über den gewünschten Fugenverlauf Gedanken machen.

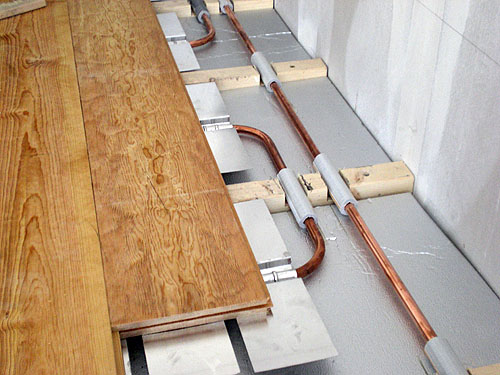

Hier sieht man die Janßen-FBH im Bogenbereich unter einem Pitch-Pine-Holzdielenboden.

In den Bogenbereichen werden keine Aluminium-Wärmeverteiler aufgebracht. Für die Heizrohrbögen und etwaige Vor-und Rücklaufleitungen sind die Lagerhölzer mit ca. 40 mm tiefen Einschnitten zu versehen.
